旋振筛

旋振筛

产品概述

旋振筛介绍

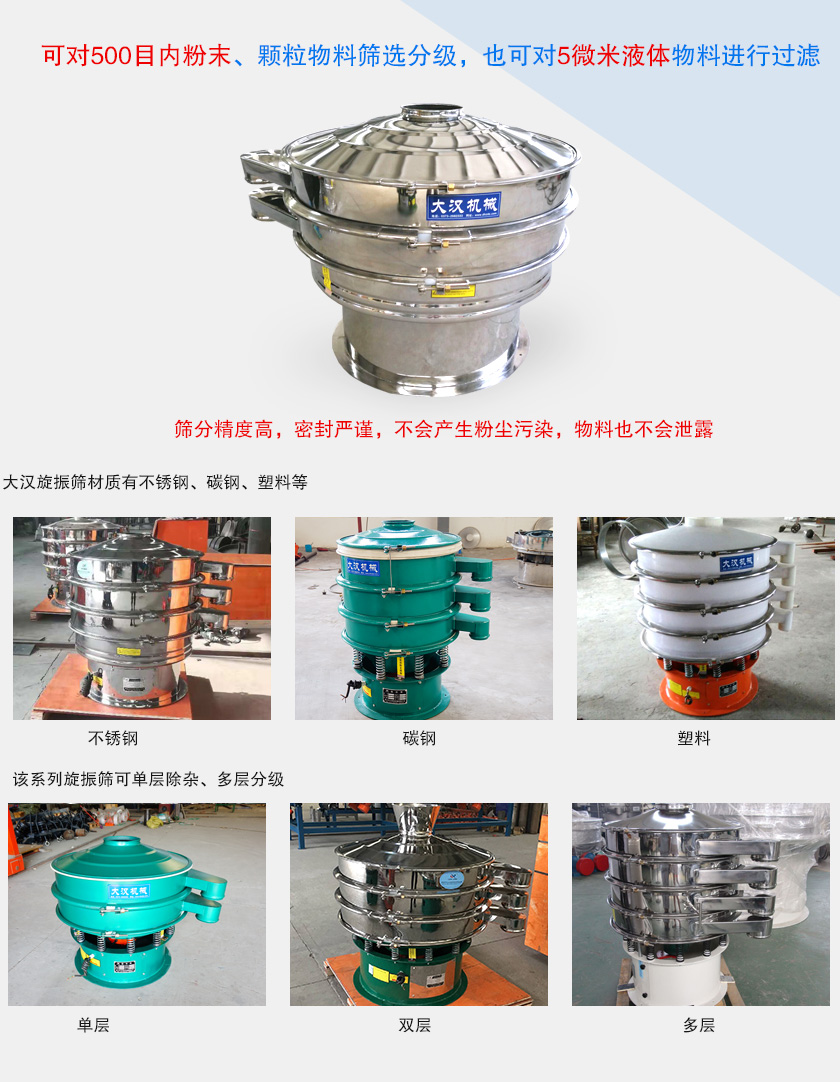

旋振筛是一种高精度细粉筛分设备,又叫三次元旋振筛,可对500目内粉末、颗粒物料筛选分级,也可对5微米液体物料进行过滤,筛分精度高,密封严谨,不会产生粉尘污染,物料也不会泄露,大汉旋振筛材质有不锈钢、碳钢、塑料等,用户需要结合物料特性和实际需求进行选择。该系列旋振筛可单层除杂、多层分级。还可针对不同行业的工艺要求,可以设计成闸门式,加缘式等。

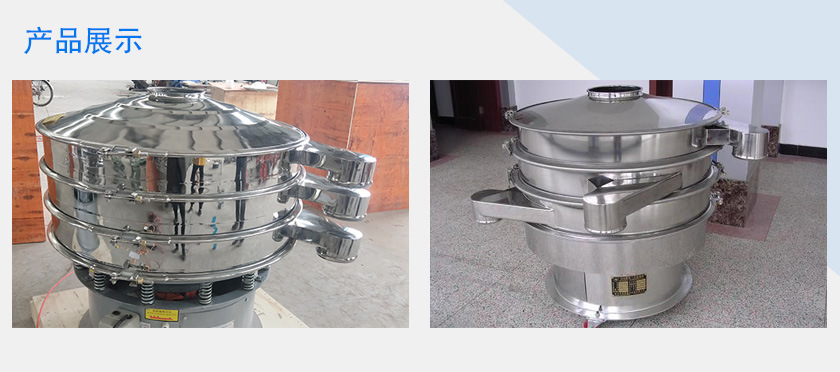

产品展示

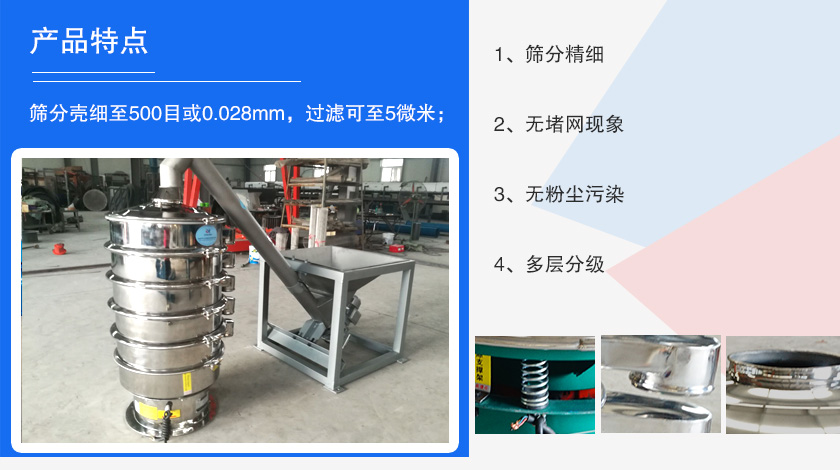

产品特点

旋振筛特点

1、筛分精细

筛分壳细至500目或0.028mm,过滤可至5微米;

2、无堵网现象

旋振筛筛网设计有弹跳球清网装置,通过不断撞击筛网达到清网的目的,无堵网现象。

3、无粉尘污染

全封闭结构,无粉尘溢散,噪音小,耗能低;

4、多层分级

可筛1至5层筛网,能同时进行2至6个等级的分选或过滤。

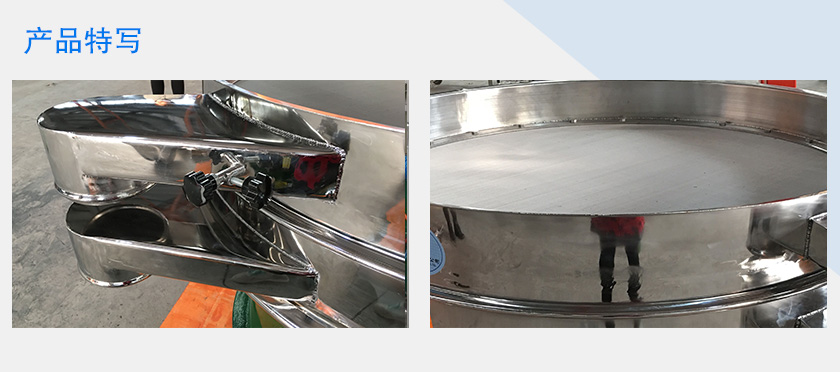

旋振筛产品特写

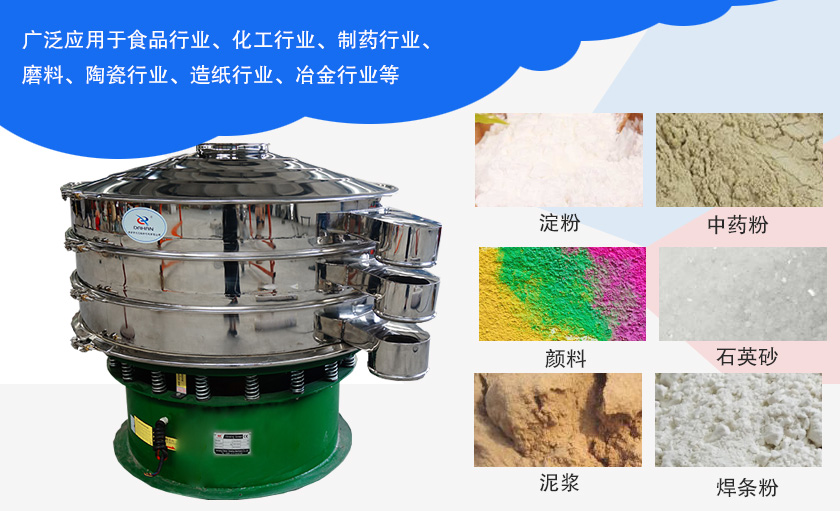

适用范围

旋振筛范围

食品行业:淀粉、大豆、芝麻、玉米、糖粉、食盐、花椒粉、果汁、豆浆、醋等。

制药行业:中药粉、中西药颗粒等。

化工行业:树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。

磨料、陶瓷行业:氧化铝、石英砂、泥浆、喷雾土粒等。

造纸行业:泥浆、黑白液、废液、造纸液等。

冶金行业:氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。

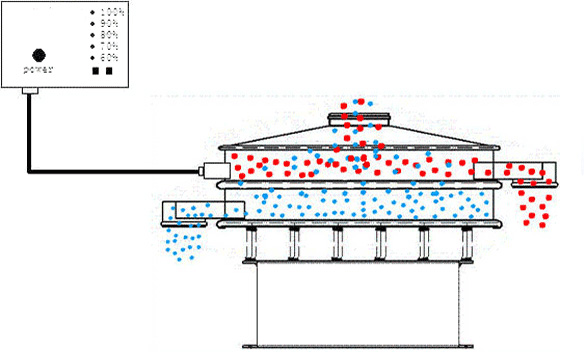

工作原理

旋振筛工作原理

旋振筛主要由进料口、防尘盖、出料口、束环、筛网、配重块、上部重锤、振动体、振动电机、弹簧、下部重锤、机座等部分组成。采用直立式振动电机作为激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面进行筛分。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。

技术参数

型 号

DH-600

DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500 2-500 2-500 2-500 2-500 2-500 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30 <Φ10 <Φ15 <Φ20
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5 1-5 1-5 1-5 1-5 1-5 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3

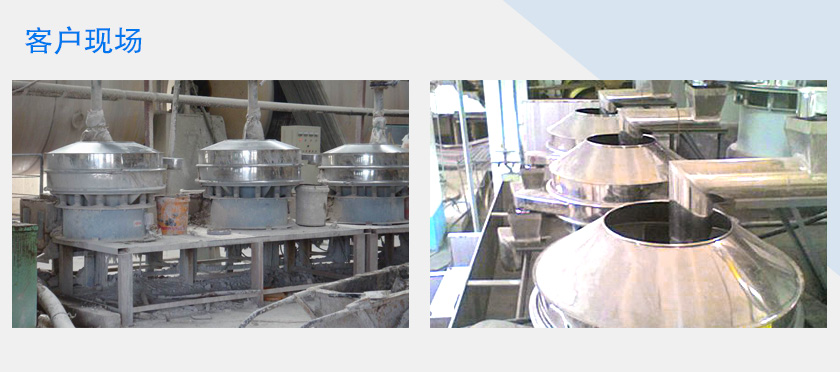

旋振筛客户现场
