摇摆筛

摇摆筛

产品概述



摇摆筛

摇摆筛采用了仿人工筛分原理,特别适用于对细小颗粒和微细粉物料的分级处理,既可用于干式筛分, 也可用于湿式筛分。筛分精度、效率、筛网寿命均是常规圆筛的5-10倍。对于一般振动筛难以处理的物料,如:不规则物料等,筛分效果显著,且筛分效率高达90%~95%。广泛应用于化工、食品、塑料、矿业、药业、木材、建材等等行业。大汉摇摆筛可根据物料及应用场合选择碳钢或者不锈钢两种材质。

摇摆筛分类

摇摆筛类别

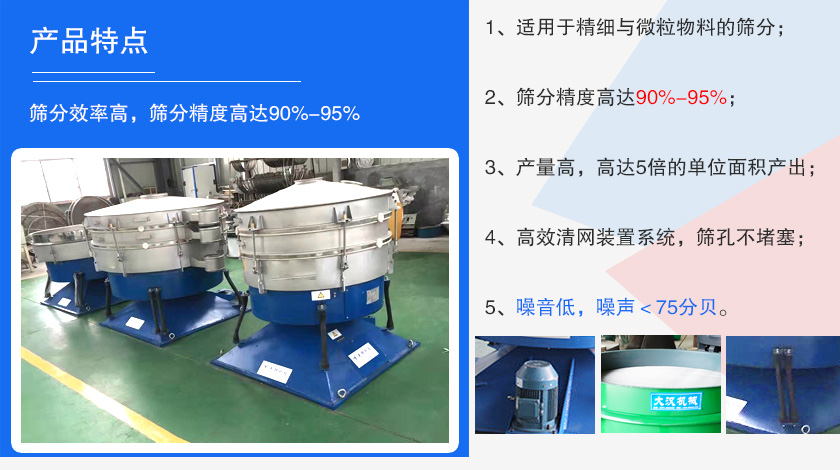

产品特点

摇摆筛特点

1、适用于精细与微粒物料的筛分,特别适合难处理、高产量的筛分工艺;

2、筛分效率高,筛分精度高达90%-95%;

3、产量高,高达5倍的单位面积产出;

4、使用硅橡胶球、超声波、转轮刷等高效清网装置系统,筛孔不堵塞;

5、噪音低,噪声<75分贝。

摇摆筛结构

适用范围

摇摆筛范围

摇摆筛广泛应用于化工、食品与香料、塑料及合成树脂、矿业、医药、木业、建材、冶金、水泥、铸造、磨料、造纸等颗粒、粉粒相关行业的干湿式振动筛分,液固分离废水筛滤回收等领域。

工作原理

工作原理

摇摆筛主要由进料口、上盖、观察孔、筛框、密封圈、出料口、网架、束环、主枢轴总成、调整块、弹簧、主轴总成、皮带轮、底座、检查孔、电机等部分组成。基本的回转运动与人工筛分相类似,摇摆筛接通电源后筛体启动,筛箱在振动装置的驱动下作近似圆周运动,此时筛箱带动整个筛面做周期性运动,筛面上的物料随着筛箱在筛网上做定向跳跃式运动,在此过程中,小于筛网孔径的物料落到筛网下层,从下出料口排出,大于筛网孔径的物料从上出料口排出,中间层则从中出料口排出。

产品展示

技术参数

型 号 直径
(mm)
筛面面积
(m²)
入料粒度
(mm)
筛分粒度
(mm)
处理能力
(t/h)
振幅
((mm)
电机功率
(kW)
YBS800 800 0.29 ≤25 0.073-3 6-10 5-8 0.75
YBS1000 1000 0.71 8-15 1.5
YBS1200 1200 1.11 15-30 2.2
YBS1600 1600 1.83 25-40 3
YBS2000 2000 2.62 30-50 4
YBS2500 2500 4.61 40-60 5.5
